Инструкция пользователя Novatel MiFi 5510L

Содержание

  1. Краткое описание
    • Описание внешнего вида
    • Где находится USB разъем и кнопка питания
  2. Меню роутера
    • Где найти название Wi-Fi сети и пароль от нее
    • Где посмотреть, кто подключен к роутеру
    • Как настроить роутер под своего оператора
    • Где узнать информацию о роутере
  3. WEB интерфейс
    • Что и где находится в WEB интерфейсе
    • Где управлять подключенными устройствами
    • Где изменить пароль от панели администратора
    • Где изменить настройки автоматического отключения роутера и дисплея
    • Где изменить название Wi-Fi сети и пароль от нее
    • Информация о роутере в WEB интерфейсе
  4. Дополнительное оборудование
Подключите беспроводной интернет сейчас!
Оставьте ваш номер телефона, мы перезвоним в течение 30 минут и ответим на все вопросы!
+38

Краткое описание

Novatel MiFi 5510L является флагманом среди Wi-Fi роутеров североамериканской компании Novatel. Производится под заказ оператора Verizon и по праву считается одним из лучших устройств в своём классе. Отличительными чертами данного роутера является наличие OLED дисплея, поддержка стандарта CDMA (EV-DO Rev.B) и, конечно, его необычный дизайн, которой не оставит никого равнодушным. Благодаря наличию дисплея и сенсорных клавиш управления (что довольно эргономично смотрится на данном роутере) возможно всегда узнать пароль и называние Wi-Fi сети (даже если вы его забыли). Вы также можете сменить тип сети подключения и прочитать сообщения оператора. Есть возможность просмотра подключённых устройств к роутеру. Роутер работает в сетях CDMA (EV-DO Rev.A/Rev.B) и в североамериканских сетях 4G LTE (700 MHz). Устройство имеет аккумулятор на 1800 мА/ч, что обеспечивает модему verizon 4g lte до 8 часов работы.

Внешний вид

Давайте рассмотрим устройство поближе. Роутер овальной формы, передняя панель украшена красной полосой с подсветкой (отличительная черта роутеров для оператора Verizon). OLED дисплей расположен в центре, а под ним находятся сенсорные клавиши управления, прокрутки вправо/влево и клавиша, ОК/подтвердить.

Передняя панель роутера Novatel MiFi 5510L

Рис. 2 Передняя панель роутера

  1. OLED дисплей
  2. Сенсорная клавиша прокрутки Влево
  3. Сенсорная клавиша прокрутки Вправо
  4. ОК/Подтвердить выбор

Роутер выполнен в глянцевом пластике. На верхнем торце располагаются разъем для micro USB и кнопка включения питания. На противоположном торце ничего нет. Разъем под внешнюю антенну у роутера отсутствует.

Рис. 3 Торцевая сторона роутера Novatel MiFi 5510L

Рис. 3 Торцевая сторона роутера

  1. Кнопка включения питания
  2. Разъем micro USB

Теперь заглянем под крышку роутера. Сама крышка роутера выполнена из soft-touch пластика, что позволяет роутеру уверенно лежать в руке или на гладкой поверхности.

Под крышкой находится аккумулятор на 1800 мА/ч, под аккумулятором слот под SIM карту формата micro SIM.

ВНИМАНИЕ! Не вытаскивайте SIM карту, т.к. роутер создавался для работы с оператором Verizon и для его роботы должна быть вставлена любая SIM карта. Иначе будет выводится предупреждение об отсутствии карты. Если на экране выводится предупреждение (No SIM detected. Insert SIM card for internet access), необходимо вставить SIM карту. Если карта есть в слоте, вытащить её и вставить обратно.

Меню Wi-Fi роутера

Рассмотрим теперь подробнее меню роутера. На главном экране роутера можно увидеть следующую информацию:

  1. Уровень сигнала сети
  2. Активность передачи данных
  3. Количество подключённых устройств через Wi-Fi
  4. Уровень заряда батареи
  5. Кнопка Главное меню
  6. Количество не прочитанных сообщений

Смотрите на рисунок.

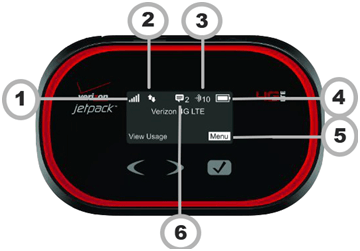

Рис. 4 Условные обозначения на экране роутера Novatel MiFi 5510L

Рис. 4 Условные обозначения на экране роутера

Теперь давайте рассмотрим главное меню поближе:

Wi-Fi Name/Password

Откроем главное меню, клавишами прокрутки выберем пункт Wi-Fi Name/Password и нажмем ОК. В данном меню можно получить информацию о названии Wi-Fi сети роутера и пароль от неё. Это позволит не запоминать сложный пароль и всегда иметь его под рукой.

Name: это название сети и оно обычно начинается с Verizon-MiFi5510L-**** далее могут быть разные символы вместо звёздочек и

PW: это пароль от Wi-Fi сети, он у каждого устройства индивидуален. Если нажать More, то можно просмотреть данные для, логина в панель администратора на WEB интерфейсе. О WEB интерфейсе будет подробно рассказано далее.

Рис. 5 Меню: Имя и пароль Wi-Fi

Рис. 5 Меню: Имя и пароль Wi-Fi

Рис. 6 Название Wi-Fi сети и пароль от неё Novatel 5510L

Рис. 6 Название Wi-Fi сети и пароль от неё

  1. Название Wi-Fi сети
  2. Пароль от Wi-Fi сети

Connected Devices

В данном меню можно просмотреть, какие и сколько устройств подключены к роутеру по Wi-Fi. Некоторые устройства могут подключаться автоматически, как только будут находиться в радиусе действия Wi-Fi и использовать трафик.

Рис. 7 Меню: подключённые устройства по Wi-Fi

Рис. 7 Меню: подключённые устройства по Wi-Fi

Рис. 8 Подключённые устройства по Wi-Fi Novatel 5510L

Рис. 8 Подключённые устройства по Wi-Fi

  1. Название и IP подключённого устройства
  2. Количество подключённых устройств

Messages

В данном пункте меню можно просмотреть непрочитанные SMS от оператора.

Рис. 9 Меню: сообщения Novatel 5510L

Рис. 9 Меню: сообщения

Рис. 10 SMS сообщения Novatel 5510L

Рис. 10 SMS сообщения

Mobile Network

В данном меню выбирается тип сети в которой будет работать устройство. Изменять тип сети не нужно, т.к. устройство поддерживает только два стандарта CDMA и 4G LTE, последний в Украине не поддерживается. Тип сети должен быть установлен EV-DO only.

Рис. 11 Меню: Mobile Network Novatel 5510L

Рис. 11 Меню: Mobile Network

Рис. 12 Тип сети: EV-DO only Novatel 5510L

Рис. 12 Тип сети: EV-DO only

About Jetpack

В данном пункте меню можно просмотреть техническую информацию о Wi-Fi роутере, а именно:

  • Mobile: номер телефона прошитого в модем 1-***-***-**** первое число 1 и не является частью номера
  • Model: модель устройства
  • IMEI: серийный номер устройства
  • URL: адрес, который необходимо набрать в адресной строке веб браузера, для того, что бы попасть на веб интерфейс Wi-Fi роутера. Это обычно http://my.jetpack или http://192.168.1.1
  • Admin PW: пароль от панели администратора WEB интерфейса
Рис. 13 Меню: техническая информация о Wi-Fi роутере Novatel 5510L

Рис. 13 Меню: техническая информация о Wi-Fi роутере

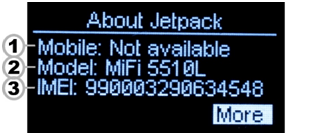

Рис. 12 Тип сети: EV-DO only Novatel 5510L

Рис. 14 Информация о Wi-Fi роутере

  1. Mobile – номер телефона, вшитого в модем
  2. Model – модель Wi-Fi роутера
  3. IMEI – Серийный номер Wi-Fi роутера
Рис. 15 Информация о Wi-Fi роутере (продолжение) Novatel MiFi 5510L

Рис. 15 Информация о Wi-Fi роутере (продолжение)

  1. URL – адрес WEB интерфейса Wi-Fi роутера
  2. Admin PW – пароль админки WEB интерфейса

Внимание! Под крышкой роутера есть клавиша RESET, которая позволяет сбросить роутер в заводские настройки. Не сбрасывайте роутер, это приведёт к затиранию прописанного в нем номера и к его дальнейшей неработоспособности.

WEB интерфейс

Wi-Fi роутер Novatel 5510L, как и большинство точек доступа, имеет WEB интерфейс. Благодаря yему можно произвести некоторые настройки, которые не изменяются через меню роутера. В WEB интерфейсе можно поменять название Wi-Fi сети, пароль от неё, прочитать SMS, включить или выключить отображение пароля Wi-Fi сети на экране устройства и настроить режим экономии энергии.

Давайте рассмотрим эти настройки поближе. Для того, чтобы попасть на WEB интерфейс, необходимо набрать в адресной строке веб браузера адрес: http://my.jetpack или http://192.168.1.1 и ввести пароль в поле “Admin Password”, который указан в меню технической информации о роутере (см. выше).

Рис. 16 Панель состояния WEB интерфейс Novatel MiFi 5510L

Рис. 16 Панель состояния WEB интерфейс

  1. Уровень сигнала
  2. Уровень заряда батареи
  3. Логин в админку

Для навигации по WEB интерфейсу, воспользуемся боковым меню. Рассмотрим его более подробно:

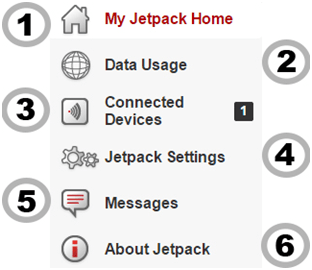

Рис. 18 Боковое меню Novatel MiFi 5510L

Рис. 18 Боковое меню

  1. About Jetpack – техническая информация о Wi-Fi роутере
  2. My Jetpack Home – данный пункт позволяет вернуться на главную страничку WEB интерфейса
  3. Data Usage – позволяет контролировать трафик внутри сети (не работает с сетями Украины)
  4. Connected Devices – позволяет контролировать подключённые устройства через Wi-Fi
  5. Jetpack Settings – в данном пункте меню можно внести изменения в настройки устройства
  6. Messages – в данном пункте можно управлять и читать SMS сообщения

Рассмотрим самые важные разделы:

Connected Device

В данном разделе можно управлять и просматривать подключения по Wi-Fi к вашему роутеру.

Рис. 19 Раздел подключённых устройств Novatel MiFi 5510L

Рис. 19 Раздел подключённых устройств

Можно сменить имя подключаемых устройств, чтобы было удобнее ориентироваться. Можно увеличить максимальное количество подключаемых устройств.

Jetpack Settings

В данном разделе можно изменить настройки Wi-Fi роутера, которые не доступны с меню устройства. Рассмотрим наиболее важные. В подразделе Jetpack -> Jetpack Admin Password можно сменить пароль панель администратора WEB интерфейса, и включить и выключить отображение его на дисплее устройства.

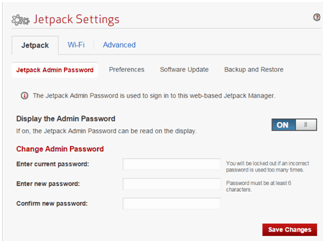

Рис. 20 Раздел настроек пароля администратора Novatel MiFi 5510L

Рис. 20 Раздел настроек пароля администратора

В подразделе Jetpack -> Preferences стоит обратить внимание на два пункта: Automatic Shutdown – это параметр позволяет настроить время, через которое роутер отключится, если вы не будете им пользоваться. Параметр Turn off Dispaly - этот параметр настраивает время, через которое погаснет дисплей, если вы не пользуетесь меню роутера. Все эти настройки позволяют экономить энергию при простое (не использовании) роутера, но, если они мешают, всегда можно их отключить.

Следующий раздел Wi-Fi. Рассмотрим опять самые важные настройки:

Wi-Fi Name – имя Wi-Fi сети, которое будет отображаться в списке устройств на ваших устройствах.

Рис. 21 Раздел настроек Preferences Novatel MiFi 5510L

Рис. 21 Раздел настроек Preferences

802.11 Mode – стандарт в котором работает Wi-Fi, для некоторых старых устройств необходимо выставлять 802.11b+802.11g для более новых 802.11b+802.11g+802.11n.

Wi-Fi Passwors – пароль сети Wi-Fi.

Внимание! Не рекомендуем менять настройки, которые не были описаны в этой инструкции. Их изменение может повлечь выход из строя Wi-Fi роутера или его некорректной работы.

Рис. 22 Настройки Wi-Fi Novatel MiFi 5510L

Рис. 22 Настройки Wi-Fi

About Jetpack

В данном разделе можно узнать техническую информацию о роутере, такую как состояние подключения, время подключения и количество принятого и отданного трафика. Не забывайте также о приобретении антенны для 3g модема, которая поможет усиливать сигнал тем устройствам, к которым она подключается.

Рис. 22 Настройки Wi-Fi Novatel MiFi 5510L

Рис. 23 Техническая информация о роутере

Внимание! Все приведённые выше пароли и названия сетей были примерами и не соответствуют тем, которые будут на вашем устройстве. Пароль и название сети можно всегда найти в меню роутера, читайте об этом описание выше.

Дополнительное оборудование

Данное устройство можно доукомплектовать:

  1. Внешним аккумулятором, что обеспечит непрерывную работу роутера, до 24 часов!
  2. Автомобильной зарядкой, что позволит заряжать роутер даже в автомобиле
