Инструкция пользователя Pantech 190

Содержание

  1. Внешний вид
  2. Технические спецификации
  3. Установка SIM-карты
  4. Подключение к компьютеру
  5. Программа "VZAccess Manager"
  6. Подключение к CDMA оператору (Интертелеком или PeopleNet)
  7. Подключение к GSM оператору (Киевстар, МТС, life:), 3Mob)
  8. Как повысить скорость интернета
  9. Световая индикация

Pantech UMW190 – двухстандартный USB модем, предназначенный для работы в сетях 3G CDMA 800MHz Rev.A (Интертелеком, PeopleNet); 3G HSDPA/HSUPA (3Mob, Утел, ОГО!); а так же в сетях 2G GSM (МТС, Киевстар, life:) ).



Подключите беспроводной интернет сейчас!
Оставьте ваш номер телефона, мы перезвоним в течение 30 минут и ответим на все вопросы!
+38

Внешний вид

Для начала работы с устройством сдвиньте крышку вверх до щелчка (ориентируясь по надписям, чтобы определить где верх и низ модема). (См. Рис.1)

Pantech 190 крышка

Рис. 1

Откиньте USB разъем из ниши. Описание основных составных частей смотрите на Рис.2.

Pantech 190 основные детали

Рис. 2

Технические спецификации

Процессор Qualcomm MSM7625
USB – интерфейс: USB 2.0 и выше
CDMA 800MHz Rev. 0/Rev. A до 3.1 Мбит/с
GSM 2G (GPRS/EDGE) 850 MHz,900 MHz, 1900 MHz до 236 Кбит/с; 3G (HSDPA) 2100 MHz до 7.2 Мбит/c
SIM-карта Формата Mini-SIM (обычная)
Операционные системы Windows XP,Vista,7; Mac OS 10.4 и выше
Условия хранения Температуры от -30°С до 65°С, в сухом чистом месте

Установка SIM-карты

Если Вы планируете пользоваться интернетом от GSM операторов (Киевстар, МТС, life:), 3Mob), то необходимо установить SIM-карту данного оператора. Для этого отведите защитную крышку SIM-лотка (на ней написано "CARD"), вставьте карту, как указано на Рис.3, и нажмите на нее до щелчка. Обратите внимание на ключ (срезанный угол на SIM-карте).

Pantech 190 технические спецификации

Рис. 3

Если все выполнено верно, карта зафиксируется в лотке 3g роутера, цена которого более чем приятна, после чего можно закрыть защитную крышку. Чтобы извлечь карту, нажмите на нее еще раз. Она выдвинется из лотка, после чего ее можно изъять.

Подключение к компьютеру

Подключите модем к USB-порту компьютера (См. Рис.4)

Pantech 190 подключение к компьютеру

Рис. 4

Откройте папку "Мой Компьютер" (если Windows XP), или "Компьютер" (если Windows 7 и старше). В пункте "Устройства со съемными носителями" появится диск с названием "AutoLauncherP190". Дважды нажмите на него левой клавишей "мышки" для запуска программы установки драйверов и создания подключения к сети Интернет.

Следуйте шагам программы, чтобы установить драйвер модема и установить подключение к сети Интернет.

Обратите внимание на пункт "Шаг 3". Если Вы планируете пользоваться интернетом от CDMA операторов (Интертелеком, PeopleNet), необходимо выбрать на этапе "Шаг 3" ТОЛЬКО один пункт, в зависимости от оператора. Если же GSM оператор – просто пропустите "Шаг 3".

После установки на "Рабочем столе" появиться ярлык "VZAccess Manager" (См. Рис.5), и "Интернет" (если выполнялся пункт "Шаг 3").

Pantech VZAccess Manager

Рис. 5

Программа "VZAccess Manager"

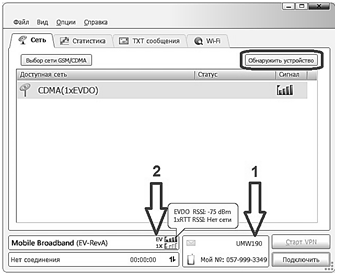

Переподключите модем и запустите ярлык "VZAccess Manager" с "Рабочего стола". Откроется следующее окно (См. Рис.6), где:
1 – название модели модема и прошитый номер (если оператор Интертелеком или PeopleNet)
2 – уровень сети (при наведении курсора "мышки" на изображение столбиков отобразится детальная информация)

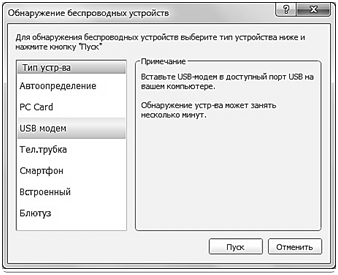

Если программа не обнаружила модем, т. е. не отображается название модели модема и уровень сети, переподключите модем, не закрывая программы, подождите несколько минут, а затем нажмите кнопку "Обнаружить устройство". В списке "Тип устройства" выберите "USB модем", затем нажмите кнопку "Пуск". (См. Рис.7)

Pantech 190 руководство 6

Рис. 6

Следующим шагом после определения модема, необходимо выбрать режим работы модема, так как он двухстандартный.

Подключение к CDMA оператору(Интертелеком или PeopleNet)

В левом верхнем углу окна программы в главном меню выберите пункт "Опции" –> "Выбор сети". Выберите "Режим сети:" – "CDMA". Появится окно подтверждения смены режима сети, нажмите "Да", соглашаясь с этим.

Pantech 190 круководство 7

Рис. 7

Для подключения к сети Интернет запустите с "Рабочего стола" ярлык "Интернет", созданный в пункте "Шаг 3" (См. пункт "Подключение к компьютеру") и нажмите кнопку "Вызов".

Все дальнейшие подключения можно производить без запуска "VZAccess Manager", просто подключаете модем в USB порт компьютера, ожидаете несколько минут, пока модем определяется компьютером, запускаете ярлык "Интернет" с "Рабочего стола" и нажимаете кнопку "Вызов". Для того, чтобы отключиться от сети Интернет, запустите еще раз ярлык "Интернет" и нажмите кнопку "Отключить".

Подключение к GSM оператору (Киевстар, МТС, life:), 3Mob)

В левом верхнем углу окна программы в главном меню выберите пункт "Опции" –> "Выбор сети". Выберите "Режим сети:" – "GSM". Появится окно подтверждения смены режима сети, нажмите "Да", соглашаясь с этим.

Далее опять перейдите в пункт "Опции" –> "Выбор сети", и в пункте "Выбор сети:" выберите "Вручную", после чего необходимо подождать, пока модем обнаружит доступные сети. (См. Рис.8). Выберите в списке оператора именно ту сеть, которая соответствует оператору вставленной в модем SIM-карты, руководствуясь тем, что:

  • сеть 255 07 – это оператор Utel, 3Mob, Ого!
  • UA-KYIVSTAR – Киевстар
  • life: – life:)
  • MTS UKR – МТС

И нажмите кнопку "Регистрация". Появится сообщение об успешной ручной регистрации в сети, после чего можно нажать кнопку "Закрыть". Если же в списке нет данной сети, значит слабый сигнал от базовой станции (как увеличить сигнал, читайте в главе "Как повысить скорость интернета"); если ручная регистрация не удалась, значит была произведена попытка подключиться к сети оператора, отличного от оператора вставленной SIM-карты.

Стоит также упомянуть о том, что оператор 3Mob (Utel, Ого!) вне зоны покрытия (в роуминге) использует базовые станции компании МТС, поэтому, если в модем вставлена SIM-карта именно этого оператора и в списке сетей при ручной регистрации отсутствует сеть "255 07", необходимо подключаться к сети "MTS UKR".

Далее выберите пункт "Опции" –> "Мобильный оператор", и установите галочку возле пункта "Автомат. определение мобильного оператора", после чего можно нажать кнопку "ОК". Возможно также вручную выбрать страну и указать оператора мобильной связи. (См. Рис.9).

Для подключения к сети Интернет нажмите на кнопку "Подключить WWAN". Для отключения – "Отключить WWAN".

Pantech 190 руководство 8

Рис. 8

Pantech 190 руководство 9

Рис. 9

Существует возможность указать принудительно выбор сети только 2G (GPRS) или только 3G. Для этого в главном меню выберите пункт "Опции" –> "Предпочитаемое обслуживание", и выберите один из трех пунктов:

  • Авто – для автоматического выбора сети
  • только GPRS – работа в сети только 2G
  • только 3G – работа в сети только 3G

Как повысить скорость интернета

1. Поднести модем ближе к окну. Это можно сделать с помощью USB удлинителя. Чем ближе модем к окну, тем выше скорость.
2. Более качественным решением по увеличению скорости является использование внешней антенны gsm 900. Антенна усиливает сигнал сети, за счет чего можно повысить скорость.

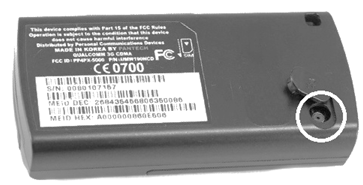

Разъем для подключения переходника находится под защитной крышкой на задней поверхности модема. (См. Рис.10)

Pantech 190 разъем для 3G антенны

Рис. 10

Световая индикация

Индикатор состояния на передней панели модема, в зависимости от режима работы, может подавать следующие световые сигналы:

Красный, постоянный Модем согласовывает работу с компьютером
Красный, мигающий Поиск сети
Синий, мигающий Сеть обнаружена, модем готов к подключению или уже подключён к сети Интернет

Дополнительное оборудование

Данное устройство можно доукомплектовать:

  • USB – удлинителем длиной до 3 метров
  • Внешней антенной, что позволит увеличить скорость и стабильность интернета в зонах неуверенного покрытия и слабого сигнала
