Инструкция пользователя Novatel MiFi 4510L

Индикация в Novatel MiFi 4510L

Novatel MiFi 4510L - 3G WiFi роутер, работающий с операторами Интертелеком и PeopleNet на скорости до 3.1 Мбит/с. Благодаря мощному аккумулятору он работает до 5 часов автономно. Интернет модем 4g универсален - работает со всеми устройствами, у которых есть WiFi приемник: смартфоны, ноутбуки, планшеты и др. Как мощный WiFi роутер работает с 5 пользователями одновременно.

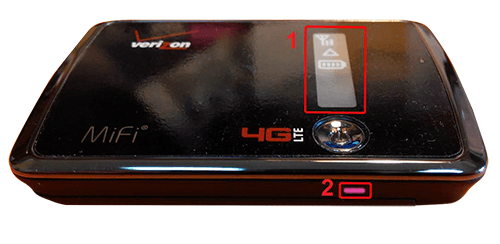

1. Экран
2. Световой индикатор

Световой индикатор в Novatel MiFi 4510L

green-instruction

Цвет индикатора	Статус	Описание
Нет света	Выключен	Устройство выключено или иным образом не получает питание
	Горит	Устройство завершает работу
	Мигает	Устройство выключено и заряжается аккумулятор
	Горит	Устройство включено; поиск 4G LTE сетей
	Мигает	Устройство включено и подключено к сети 4G LTE и передает данные
	Горит	Устройство включено; поиск 3G 1X или EV-DO сетей
	Устройство включено и подключено к сети 3G 1X или EV-DO и передает данные	Устройство включено и подключено к сети 4G LTE и передает данные
	Мигает	Если это происходит во время включения устройства, то это указывает об отсутствии SIM-карты. Во всех других случает говорит об ошибке или отказе SIM-карты
	Мигает	Устройство включено и находится в процессе обновления программного обеспечения. Этот индикатор применим только к обновлениям «по воздуху»

Экран в Novatel MiFi 4510L

Описание иконки	Иконка	Статус	Описание
Нет иконок		Экран выключен, световой индикатор тоже выключен	Устройство выключено или иным образом не получает питание.
Уровень сигнала сети		Антенна с делениями от 0 до 4	Уровень сигнала: чем больше делений – тем лучше сигнал
Индикатор роуминга		Есть или нет	Если иконка отображается – устройство находится в роуминге
Статус аккумулятора		Батарея с делениями от 0 до 4. Во время зарядки деления циклически изменяются. Если батарея полностью заряжена, деления не двигаются	Чем больше делений, тем выше заряд аккумулятора
		Когда уровень заряда слишком низок, контур батареи начинает мигать каждые 2 секунды.	Необходимо немедленно зарядить аккумулятор
Количество пользователей, подключенных по Wi-Fi к устройству		Последовательность точек	Количество точек соответствует количеству пользователей, подключенных по Wi-Fi

Выход под антенну в Novatel MiFi 4510L

Выход под антенну находится на верхнем торце под заглушкой.

Web–интерфейс Novatel MiFi 4510L

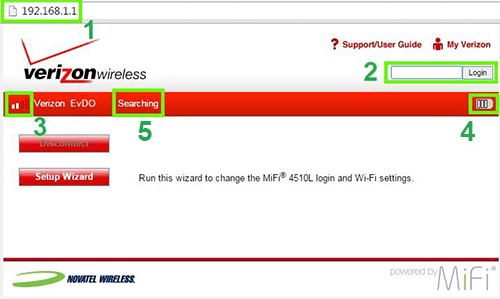

Для входа на Web–интерфейс необходимо подключиться к Wi-Fi сети роутера, открыть любой интернет-браузер, в адресной строке ввести 192.168.1.1 нажать клавишу "Enter". После чего отобразится следующее окно:

1. Адрес страницы Web-интерфейса: 192.168.1.1
2. Поле ввода пароля администратора (admin, по умолчанию), для входа c правами администратора.
3. Шкала уровня сигнала сети.
4. Уровень заряда аккумулятора.
5. Состояние модема:
