Внешний вид, материалы и технические характеристики
Антенна направленная и относится к типу Yagi, также известному как “волновой канал”. Имеет вертикальную поляризацию. Для работы использует технологию MIMO, с которой можно получить:
- увеличение пропускной способности канала;
- повышение качества передачи данных;
- надежное удерживание связи и отсутствие разрывов соединения.
Антенна полностью совместима со всеми мобильными операторами Украины (Киевстар, Vodafone, Lifecell) и имеет поддержку стандартов связи GSM 1800 (2G), а также LTE 1800 (4G).
Конструкция простая и состоит из длинного реверса с несколькими вибраторами, выстроенными в одну линию. Количество вибраторов в данной случае и длина реверса подобраны так, чтобы добится показателя мощности в 20 дБи, что делает возможным усиление сигнала практически в 3 раза. Это хорошо сказывается на приросте скорости передачи данных и стабильности соединения.
Антенна выполнена из качественной стали, покрытой белой порошковой краской. Является всепогодной, а значит хорошо переносит:
- любые перемены климата в температурном диапазоне от -40⁰С до +50⁰С и с влажностью до 100%;
- ветровые нагрузки со скоростью движения воздушных масс до 30 м/с. Ее малая парусность позволяет не раскачиваться, сохраняя устойчивость соединения за счет соблюдения точной направленности на источник сигнала. Также не разбалтывается крепление и отсутствует деформация антенны от частого давления ветра на ее конструкцию;
- воздействие агрессивной среды на ее поверхность (атмосферная влага).
Размеры антенны: 930 x 150 x 150 мм. Для подключения предусмотрены разъемы N-female и F-female.
Прочие технические параметры:
- диапазон частот работы: 1800 - 2170 МГц;
- значение кроссполяризационной развязки: не менее 0 дБ;
- коэффициент стоячей волны в рабочем диапазоне: не более 1,5;
- наибольшая подводимая мощность: 10 Вт;
- входное сопротивление: 50 Ом;
- узкая диаграмма направленности (уровень -3 дБ): по горизонтали ±15º; по вертикали ±15º.
Особенности
Антенна имеет такие особенности:
- изготовлена из качественных материалов, гарантирующих длительность эксплуатации;
- обладает высокой мощностью и использует технологию MIMO, что позволяет получить уверенный прием и существенное увеличение скорости Интернета;
- легкая конструкция упрощает монтаж;
- малая парусность способствует стабильности соединения.

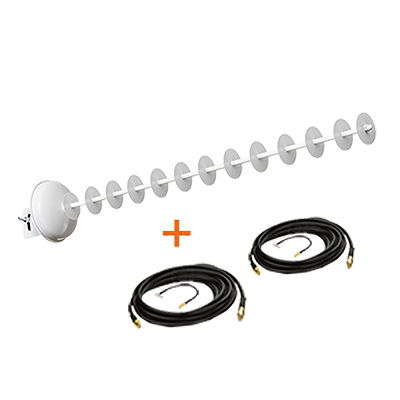

Комплектация
В комплект входят:
- сама антенна;
- два качественных кабеля длиной 10 метров каждый;
- два переходника для антенны.
Требования к монтажу
Для эффективной работы данного типа антенны требуется точная направленность на источник сигнала. Для этого необходимо:
- внимательно продумать место монтажа. Базовая станция не должна закрываться препятствиями (близстоящие деревья, здания) и находиться максимально в зоне прямой видимости;
- подобрать оптимальную высоту подъема. Это позволяет принимать сигнал поверх препятствий и избегать его искажений.

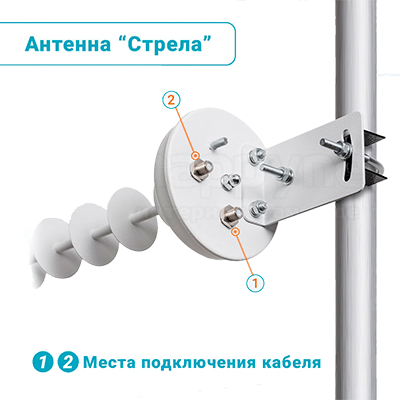

Легкая конструкция антенны дает возможность монтировать ее без особых усилий при помощи специального кронштейна или на трубе мачты (допустимый диаметр 32-45 мм). Крепление отличается надежностью, а малая парусность не создает на него дополнительной нагрузки при воздействии ветра.
Для получения хорошего качества сигнала также рекомендуется:
- производить установку антенны на высоте не менее 5 метров над землей;
- использовать для соединения устройства (модема, роутера) в доме и антенны на улице кабеля из комплекта либо схожие по характеристикам. В данном случае применяется специализированный тип кабеля, имеющий низкое значение сопротивления, что позволяет избежать затухания сигнала;
- использовать кабеля, длина которых не превышает 10 метров. Превышение метража может сказаться на качестве сигнала;
- прокладывать кабеля ровной линией, без сматывания их кольцами или лишних изгибов.
Область применения
Антенна необходима во всех ситуациях, когда сигнал от базовой станции слаб, неуверен и не обеспечивает достаточной скорости Интернета. Она хорошо справляется с такими проблемами как:
- существенная удаленность источника сигнала (базовая станция находится на расстоянии до 15 км);
- место приема расположено в низине и сигнал нужно ловить на большей высоте;
- на пути сигнала присутствуют препятствия (холмы, строения, линии ЛЭП, конструкции из металла и железобетона, лесопосадки).
Ее мощности достаточно, чтобы усилить прием в 3 раза, что положительно сказывается на приросте скорости передачи данных.
Результаты тестирования эффективности антенны в сетях 4G с замерами приведены ниже:

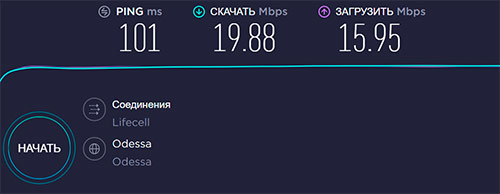

Cкорость Интернета без подключения антенны

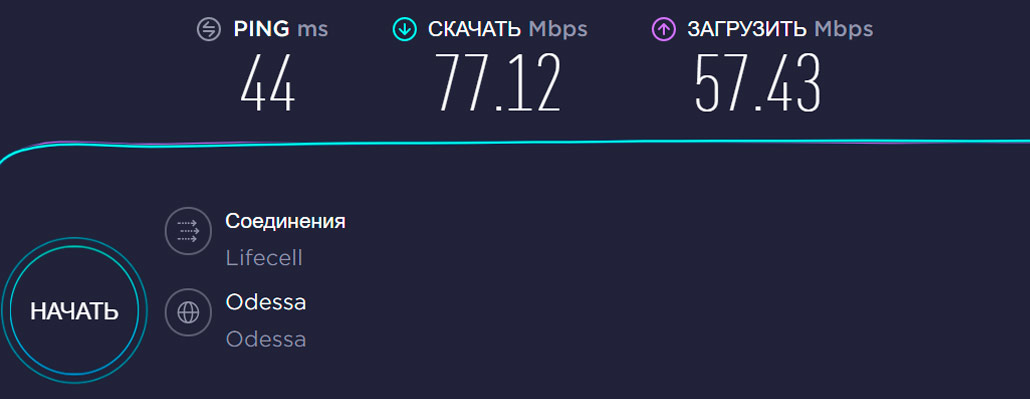

Cкорость Интернета после подключения антенны
Узнайте больше о направленной антенне МИМО 20 дБи "Стрела" у наших инженеров, позвоните по бесплатному телефону 0(800) 210-487.
