Краткое описание

Роутер Pantech MHS 291 - разработка южнокорейской компании Pantech. Сразу после выхода роутера на рынок он смог завоевать лидирующие позиции среди Wi-Fi Hotspot’ов. На это есть несколько причин. Роутер оснащён монохромным экраном с подсветкой и клавишами управления для ориентации в меню. У роутера имеется два выхода под внешнюю антенну, что позволяет работать в зонах неуверенного сигнала. И самое главное преимущество Pantech MHS291 среди других Wi-Fi точек доступа - это аккумулятор с ёмкостью в 4040 мА/ч. Pantech MHS291 может работать в сетях второго (2G операторы MTS, Киевстар, LIfe), третьего (3G Интертелеком и 3Mob) и четвёртого (4G LTE американский оператор Verizon) поколения.

Внешний вид

Давайте рассмотрим Wi-Fi роутер внимательнее. На передней панели расположены клавиши управления и монохромный экран с подсветкой. При помощи клавиш можно перемещаться в меню устройства, что позволит внести настройки, не обращаясь в WEB интерфейс и получить дополнительную информацию по работе вашего устройства.

Так как модем был создан для североамериканской компании Verizon, он выполнен в фирменных черно-красных тонах. Красная окантовка модема имеет подсветку.

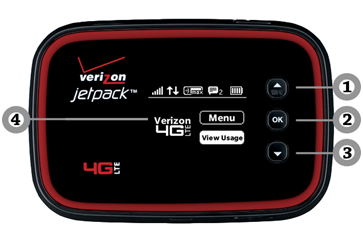

1. Клавиша прокрутки меню «Вверх» и включения режима WPS
2. Клавиша подтверждения выбора в меню «ОК»
3. Клавиша прокрутки меню «Вниз»
4. Монохромный дисплей с подсветкой

Внешний вид роутера

На верхнем торце модема расположены разъём под антенну для 4G LTE сетей и кнопка включения питания. На нижнем торце разъем micro USB и разъем для подключения внешней антенны для сетей 3G и 2G. Оба разъема для внешних антенн прикрыты заглушками, для защиты их от механических повреждений и загрязнения. Задняя крышка сделана из Soft-touch пластика, благодаря чему Wi-Fi роутер лежит уверенно в руке.

Теперь давайте посмотрим, что у нас расположено под крышкой Wi-Fi роутера Pantech MHS291.

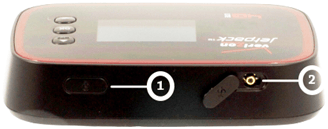

Разъем для LTE антенны и кнопка питания

1. Кнопка включения/выключения питания
2. Разъем для подключения внешней антенны 4G LTE сетей

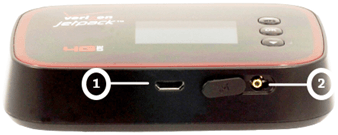

Разъем для CDMA и GSM антенны и microUSB

1. Разъём micro USB
2. Разъём подключения внешней антенны для 3G и 2G сетей

Под крышкой Wi-Fi роутера находится батарея ёмкостью 4040 мА/ч, над ней наклейка, на которой указанно название сети Wi-Fi данного роутера и пароль от неё. Данная информация так же указана в меню устройства.

Под батареей находится наклейка с серийным номером и слот для SIM и R-UIM карт формата micro.

ВНИМАНИЕ! Внимательно устанавливайте карту так, как указанно на Рис.

Если модем на экране пишет No SIM, необходимо первым делом проверить правильность установки SIM карты, вытащить ее из приёмника SIM и попробовать вставить обратно.

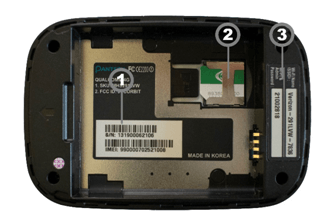

1. Серийный номер устройства
2. Слот SIM и R-UIM карт
3. Наклейка с названием Wi-Fi сети устройства и паролем от неё

Что находится под крышкой

Дисплей и меню устройства

Теперь рассмотрим подробнее меню устройства и информацию, отображаемую на дисплее. Для того, чтобы включить устройство, необходимо зажать кнопку питания до появления заставка на экране, секунд через 15-20 устройство полностью включит экран состояния.

На экране отображается такая информация, как уровень сигнала, активность передачи данных, количество подключённых устройств по Wi-Fi, информирование о пришедших SMS и о их количестве, уровень заряда батареи, стандарт сети, к которому подключено устройство.

1. Стандарт сети к которой подключён Wi-Fi роутер
2. Уровень сигнала сети
3. Индикатор передачи данных
4. Количество подключённых абонентов по Wi-Fi к роутеру
5. Индикатор наличия и количество не прочитанных SMS сообщений
6. Уровень заряда батареи
7. Выход в главное меню

Кнопка View Usage переключает в меню подсчёта используемого трафика, данная функция работает только в сетях Verizon 4G LTE и не доступна на территории Украины.

Благодаря индикатору уровня сигнала можно узнать уровень сети, а, соответственно, и качество покрытия используемого оператора на данной территории и необходимость во внешней антенне для усиления сигнала. При низком уровне сигнала Wi-Fi роутер может работать нестабильно, обрывать соединение с базовыми станциями или вовсе не подключаться. Использование внешней антенны позволит увеличить уровень сигнала в зоне не уверенного покрытия. Скорость интернета может быть крайне низкой, что не позволит комфортно просматривать интернет странички. Индикатор количества подключённых абонентов через Wi-Fi позволит контролировать трафик и количество подключённых устройств к роутеру.

Во избежание потери трафика, следите сколько устройств подключено к вашему роутеру. Некоторые телефоны, ноутбуки и планшеты могут самостоятельно производить обновления своих приложений и ОС, что значительно сократит количество доступного трафика. Wi-Fi роутер также может принимать SMS сообщения от сети, к которой он подключён,. Вы можете узнать о новых сообщениях и их количестве благодаря индикатору непрочитанных сообщений в верхней части экрана, рядом с индикатором заряда батареи.

Кнопка Menu позволит выйти в главное меню управления Wi-Fi роутером. Если некоторое время Вы не нажимали ни одной кнопки управления на Wi-Fi роутере, для экономии энергии экран погаснет Для того чтобы вывести экран из состояния экономия энергии, необходимо нажать любую кнопку и после этого кнопку OK.

Теперь давайте рассмотрим меню управления устройством.

Wi-Fi Name/Password

Данный пункт меню несёт информационный характер, в нем можно узнать название сети вашего Wi-Fi роутера и пароль от неё. Роутер работает на частотах 2,4GHz и 5GHz. Пароль для обоих частот одинаковый.

1.Пункт меню Wi-Fi Name/Password

ВНИМАНИЕ! На рисунке изображён пример названия сети Verizon-291LVW-7836 и пароля от неё 21002818. На вашем устройстве будет другое название сети и пароль.

1. Wi-Fi Name (SSID): – название сети Wi-Fi роутера
2. Password: - пароль от сети Wi-Fi роутера

Также в этом меню можно посмотреть адрес и пароль от WEB интерфейса Wi-Fi роутера. Для того чтобы зайти на WEB интерфейс, необходимо подключиться к нему и в адресной строке браузера набрать адрес, указанный в меню Wi-Fi Name /Password, это https://my.jetpack или 192.168.1.1, пароль будет у каждого устройства индивидуальным и отличаться от того который на рисунке.

1. Адрес, который необходимо ввести в WЕB браузере, для того чтобы попасть в WEB интерфейс устройства
2. Пароль для авторизации в WEB интерфейсе устройства. Он у каждого устройства уникален и отличается от того, который указан на рисунке

Кнопка Close позволит выйти из этого пункта в главное меню. Для прокрутки пунктов или информации в меню необходимо пользоваться клавишами прокрутки Вверх и Вниз, для подтверждения выбора используйте клавишу OK.

Connected Devices

В данном пункте меню можно посмотреть, сколько устройств подключено к Wi-Fi роутеру и их название. Кнопка Close позволит выйти в главное меню.

Messages

В данном меню можно просмотреть SMS сообщения.

Network Settings

В данном пункте меню можно выбрать тип сети, в которой будет работать Wi-Fi роутер, все зависит от оператора, с которым Вы собираетесь работать.

Ниже приведён список операторов и тип сети, который необходимо выбрать:

• MTS, Киевстар, Life. GSM операторы сетей второго поколения (2G). Для работы с ними необходимо выбрать GSM/UMTS Mode, а в следующем меню выбрать GSM only.
• 3Mob. UMTS оператор сетей третьего поколения (3G), для работы с ним необходимо выбрать GSM/UMTS Mobile, а в следующем пункте меню GSM/UMTS, что позволит выходить в национальный роуминг через оператора MTS при выходе из зоны покрытия 3Mob
• Интертелеком. CDMA оператор сетей третьего поколения (3G), для работы с ним, необходимо выбрать в меню стандарт LTE/CDMA Mode

На рисунках ниже показано, как выглядят эти пункты меню. Для пролистывания пунктов необходимо пользоваться клавишами прокрутки меню Вверх и Вниз,. Для подтверждения выбора необходимо использовать клавишу выбора ОК. После выбора нужного типа сети необходимо клавишами прокрутки опуститься в самый низ и выбрать ОК для выхода в главное меню.

1. Тип сети LTE/CDMA для работы с оператором Интертелеком
2. Тип сети GSM/UMTS для работы с операторами Киевстар, MTS, Life и 3Mob

Настройки для мобильных операторов

1. Режим работы GSM only, данный вариант необходимо выставлять для работы с операторами MTS, Киевстар и Life.
2. Режим работы GSM/UMTS: данный вариант необходим для работы в сети 3Mob и возможности перехода в национальный роуминг MTS при выходе из зоны покрытия 3Mob.

Если при работе с оператором 3Mob Вы не нуждаетесь в национальном роуминге, то Вам необходимо выбрать вариант UMTS only.

ВНИМАНИЕ! При работе в национальном роуминге происходит по мегабайтное оплата трафика и деньги снимаются с вашего основного счета 3Mob. Для уточнения стоимости трафика и условий работы в национальном роуминге звоните в службу поддержки оператора 3Mob.

Wi-Fi Settings

В данном пункте меню можно внести некоторые изменения в работу Wi-Fi, но это лучше делать через WEB интерфейс Поэтому мы не будем подробно останавливаться на этом пункте меню. Отметим только одну из функций, которая будет полезна - это возможность включить режим WPS через меню устройства, а не клавишей Вверх. На рисунке ниже показан этот пункт.

1. Функция включения режима WPS

Software Update

Данный пункт меню позволяет обновлять микропрограммное обеспечение Wi-Fi роутера, но работает только в сети Североамериканского оператора Verizon.

ВНИМАНИЕ! Ни в коем случае не нужно обновлять микропрограмму Wi-Fi роутера, это может привести к неработоспособности (роутер перестанет подключаться к сети).

Также не нужно сбрасывать настройки роутера через меню (Factory Reset), как указано на рисунке и через WEB интерфейс. Это приведёт к блокировке устройства.

About Jetpack

Jetpack Info – в данном пункте можно узнать модель роутера, версию его программного обеспечения, IMEI и др.

Signal Strength – в данном пункте меню можно узнать название сети, в которой вы работаете (имя оператора), тип сети и уровень сигнала.

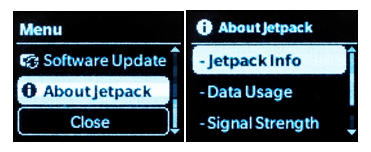

Информация о роутере

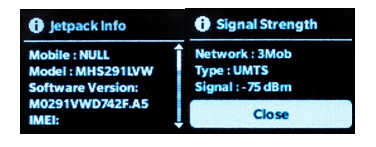

Информация о роутере и операторе сети

Для того чтобы выйти из главного меню, необходимо выбрать Close и нажать клавишу подтверждения ОК.

WEB интерфейс или панель администратора

Для того чтобы попасть на WEB интерфейс устройства, необходимо в-веб браузере любого устройства в адресной строке набрать адрес https://my.jetpack и в появившейся главной (домашней) странице WEB интерфейса залогиниться и нажать Sing In. Адрес WEB интерфейса и пароль админа можно узнать через меню устройства в пункте Wi-Fi Name/Password, смотрите выше описание этой процедуры.

Окно логина в панель администратора

Рядом с кнопкой логина так же есть индикаторы состояния заряда батареи, тип сети к которой подключено устройство, наличие активности передачи данных и уровень сигнала сети. Если навести курсор мыши на уровень заряда батареи, появится подробная информация о сети.

Как узнать уровень сигнала и заряд батареи

1. Уровень сигнала сети
2. Индикатор активности передачи данных
3. Тип сети, к которой подключён Wi-Fi роутер
4. Индикатор заряда батареи
5. Кнопка логина в панель администрирования

Уровень сигнала оператора сети

В левой части экрана расположено меню. Рассмотрим ближе пункты, которые могут нам понадобится:

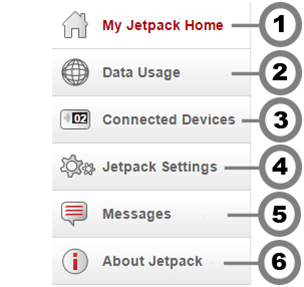

Меню панели администрирования

1. Главная страница WEB интерфейса
2. Подсчёт потраченного трафика (не работает на территории Украины)
3. Управление и мониторинг подключённых устройств через Wi-Fi к роутеру
4. Настройки Wi-Fi роутера
5. Меню просмотра новых сообщений SMS
6. Информация о Wi-Fi роутере

Connected Devices

В данном пункте меню можно отслеживать все устройства, которые подключены через Wi-Fi. Есть функции блокирования устройств при помощи кнопки Block (в последствии устройство не сможет подключится к вашему Wi-Fi роутеру), отследить название подключённого устройства, его MAC адрес.

Подключенные устройства

Jetpack Settings

В этом пункте меню можно изменить конфигурацию устройства, такие как:

1. настройки Wi-Fi
2. настройки типа сети, в которой будет работать Wi-Fi роутер
3. пароль администратора
4. включить или отключить блокировку SIM карты

Рассмотрим самые основные настройки Wi-Fi роутера подробнее:

На первой вкладке Jetpack стоит обратить внимание на две настройки: включение отображения пароля администратора на экране устройства и смена пароля администратора.

ВНИМАНИЕ! Настоятельно рекомендуем не изменять пароль администратора, так как, если вы его забудете, восстановить его своими силами будет невозможно.

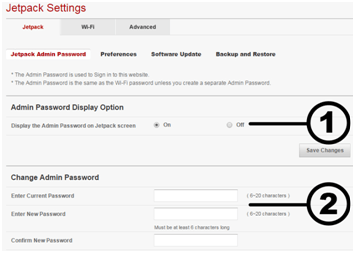

Настройки роутера

1. Включение/отключения отображения пароля администратора на экране устройства
2. Изменение пароля администратора

ВНИМАНИЕ! По умолчанию пароль администратора совпадает с паролем от Wi-Fi сети.

Следующая вкладка Wi-Fi в этой вкладке можно изменить конфигурации WI-Fi. Можно изменить название сети, пароль (шифрование) сети, тип шифрования, максимальное количество подключаемых устройств и многое другое.

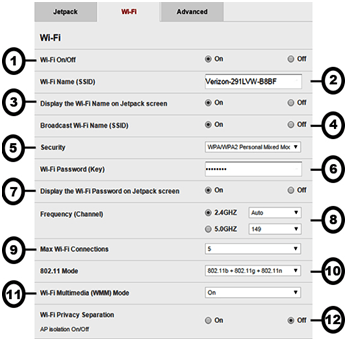

Р Изменения пароля Wi-Fi

1. Включение/отключение Wi-Fi
2. Название Wi-Fi сети
3. Включить/выключить отображение названия Wi-Fi сети на дисплее устройства
4. Скрыть Wi-Fi сеть (после скрытия сети подключённые устройства будут работать, не подключённые не смогут найти Wi-Fi роутер в списке сетей)
5. Тип шифрования сети
6. Пароль Wi-Fi сети (пароль шифрования)
7. Включить/выключить отображения пароля Wi-Fi сети на дисплее устройства
8. Выбор частоты Wi-Fi (2.4GHz или 5.0GHz)
9. Установка максимального количества подключённых устройств
10. Стандарты работы Wi-Fi сети (b/g/n)
11. Включение/выключение передачи мультимедиа через Wi-Fi (данную настройку лучше не изменять)
12. Включение/выключение запрета передачи данных между подключёнными устройствами

Следующая вкладка Advanced, в ней стоит обратить внимание на два пункта:

• Networks – в этом пункте можно выбрать тип сети, в котором будет работать устройство и при необходимости внести настройки для подключения (для всех операторов Украины никаких дополнительных настроек вносить не нежно)
• SIM – в этом пункте можно снять блокировку SIM карты (PIN код). Для работы в сетях 3Mob, MTS, Life и Киевстар PIN код должен быть обязательно отключён.

И последний пункт меню About Jetpack. В этом пункте можно узнать следующую информацию о Wi-Fi роутере:

• о интернет подключении
• о самом Wi-Fi роутере и версию микропрограммы, аппаратной части, IMEI, и др.
• статистику подключения и логи

О роутере

ВНИМАНИЕ! Если вы что-то не поняли в настройках или не знаете, как правильно произвести настройку роутера, убедительно рекомендуем предварительно проконсультироваться у технического специалиста.

Дополнительное оборудование

Данное устройство можно доукомплектовать:

• Внешним аккумулятором, что обеспечит непрерывную работу роутера до 24 часов!
• Внешней антенной, что позволит увеличить скорость и стабильность интернета в зонах неуверенного покрытия и слабого сигнала
• Автомобильной зарядкой, что позволит заряжать роутер даже в автомобиле
